初/中/高级内线安装工实训装置
栏目分类:电气安装实训设备 发布日期:2020-12-14 浏览次数:次
初中高级内线安装工实训装置,配电箱教学设备真实性强:装置元件布置、开关操作都参考了工程实际,为各专业岗位创造真实的实训环境。 模块化设计:各个实训内容按模块进行设计。
联系方式见右侧悬浮框
【初中高级内线安装工实训装置,配电箱教学设备】是根据客户需求而写的,非常具有代表性,在客户搜索【初中高级内线安装工实训装置,配电箱教学设备】时,都能通过我们来了解相关资讯,而且【初中高级内线安装工实训装置,配电箱教学设备】在客户有需求时提供参考意见。

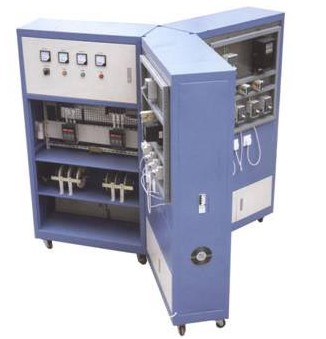

ZR-DA初/中/高级内线安装工实训装置
一、实训内容
1.照明配电盘内电器安装;2动力配电板制作;
3.低压配电屏一次设备安装;
4.室内硬母线大街制作;
5.磁力起动器安装;
6.单回路动力箱安装;
7.交流接触器可逆控制操作箱安装
8.便携式配电箱制作安装。
二、技术参数
1. 输入电源:AC 380V±10% 50HZ2. 工作环境:温度-10℃~+50℃ 相对湿度<85%(25℃) 海拔<4000M
3. 装置容量:<1.5KVA
4. 外形尺寸:1800mm×1700mm×500mm
三、配置表
序号 | 货物名称 | 规格型号 | 数量 | 备注 |
1. | 指针电压表 | 6L2 450V | 3 | |
2. | 指针电流表 | 6L2 30A | 9 | |
3. | 电压转换开关 | LW8-10YH3/3 | 3 | 三相电压切换 |
4. | 指示灯 | AD16-22 220V红 | 3 | |
5. | 指示灯 | AD16-22 220V绿 | 3 | |
6. | 指示灯 | AD16-22 220V黄 | 3 | |
7. | 铜排 | 4*30/长70CM | 12 | 配热缩管Ф25 |
8. | 隔离开关 | NH40-100/3 100A | 6 | 3P |
9. | 铜排 | 2*12/长20CM | 18 | |
10. | 塑壳试断路器 | NM1-63H/3300 63A | 6 | 3P |
11. | 漏电断路器 | DZ47LE 4P C16 | 3 | |
12. | 接线端子 | TB-1504 | 4 | |
13. | 接线端子 | TB-1512 | 2 | |
14. | 排风扇 | SF23122TAP/N2122 220V | 3 | |
15. | 三相四线插座 | 16A | 3 | 带插头 |
16. | 漏电断路器 | NB1L-40 C16 | 3 | 网板元器件 |
17. | 行程开关 | LX19-001 | 2 | |
18. | 交流接触器 | CJX2-0910 220V | 3 | |
19. | 辅助触头 | F4-22 | 3 | |
20. | 热继电器 | JR36-20 6.8-11A | 1 | |
21. | 时间继电器带座 | JSZ3A-A AC220V | 1 | |
22. | 按钮指示灯 | LAY7 220V红 | 1 | |
23. | 按钮指示灯 | LAY7 220V绿 | 1 | |
24. | 按钮指示灯 | LAY7 220V黄 | 1 | |
25. | 接线端子 | TB-1508 | 1 | |
26. | 接线端子 | TB-1512 | 1 | |
27. | 机械联锁可逆接触器 | CJX1-12/N 38V 11A | 1 | |
28. | 三相三线有功电能表 | DS862-4 3*380V 3*1.5(6)A | 1 | |
29. | 单相电度表 | DD862-4220V 1.5(6)A | 1 | |
30. | 灯管带座 | 8W镇流器 | 1 | 全套 |
四、概述
初中高级内线安装工实训装置,配电箱教学设备根据劳动和社会保障部职业/工种资格(标准)《内线安装工》实训考核要求设计,能够完成多种技能训练。主要完成照明设备及线路、电动机、低压配电装置、接户进户和量电装置、常用机械电气部分的安装,及室内用电设备的故障分析处理,电动机轴芯的检查和动力机械电气部分的故障分析。既适用于职业院校相关专业人员的技能培训,也能作为各级部门技能培训和职业技能鉴定中心相关工种鉴定考核。 真实性强:装置元件布置、开关操作都参考了工程实际,为各专业岗位创造真实的实训环境。 模块化设计:各个实训内容按模块进行设计。
