产品名称：[ZRTYY-18A型透明液压教学实验台]

---

上海中人专业提供ZRTYY-18A型透明液压教学实验台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRTYY-18A型透明液压教学实验台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRTYY-18A型透明液压教学实验台，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.

本文关键词：ZRTYY-18A型透明液压教学实验台

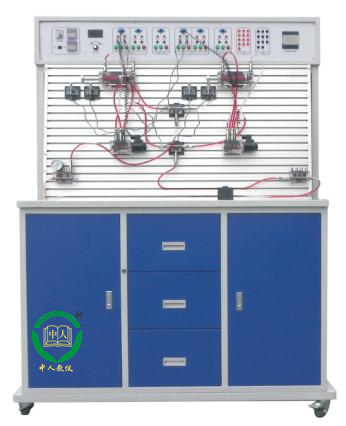

ZRTYY-18A型透明液压教学实验台





四大基本功能的十八种基本控制回路的实验演示（扩展实验可达60种），使学生能熟识二十多种常用液压元件的结构性能及用途，掌握十几种基本回路的工作过程及原理，提高学生故障处理及解决问题的能力，在实验演示中得到启发，引发兴趣，利用它可以对本产品所提供的各种元件容限内的其它油路进行实验（如图设计，毕业设计）。

本产品价格仅为进口同类产品的一半，而其功能由于参考了国内液压元件特点，因此，更加适合于国内的教学要求。本系统采用透明液压元件，组合插式结构，活动油路接头，通用电气线路，利用附配工具材料，参照实验指导书，可以方便的进行各种常用液压传动的控制，实验及测试，可以让学生了解油路及液压元件内部的原理，结构及工作过程，是液压传动教学的理想设备。

二、主要技术指标

(1) 电源：220V  50Hz   (市电)

(2) 演示台外形尺寸：1500mm（长）×700mm（宽）×1800mm（高）。

(3) 油泵电机：Z-400  直流电动机，功率：400W  并配专用稳压直流电机调速器，调速范围：0-2000RMP

(4) 演示实验油路液流要求压力仅需0.3-0.5Mpa (油泵最高压力：Pmax＝1.5Mpa)

(5) 液压泵工作时离液压台1.5m远处噪声≤58dB。



三、十八种基本液压传动控制回路

1.用换向阀的换向回路

2.用“O”型机能换向阀的闭锁回路

3.用液控单向阀的闭锁回路

4.压力调定回路

5.二级压力回路

6.用减压阀的减压回路

7.用增压缸的增压回路

8.用换向阀的卸载回路

9.进油节流调速回路

10.回油节流调速回路

11.调速齿轮泵调速回路

12.调速齿轮泵和调速阀的复合调速回路

13.流量阀短接的速度换接回路

14.二次进给回路

15.用顺序阀的顺序动作回路

16.用压力继电器的顺序动作回路

17.用电器行程开关的顺序动作回路

18.用行程阀的顺序动作回路

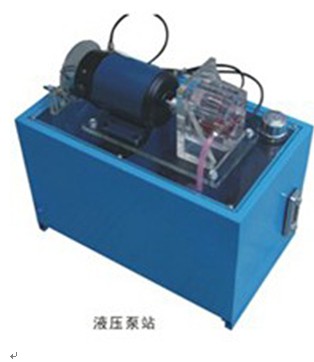

部分透明阀样品



透明液压传动演示系统配置清单
