机电液气多工位柔性系统设计实训台

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【机电液气多工位柔性系统设计实训台,气动实验台】的实训室建设方案，对【机电液气多工位柔性系统设计实训台,气动实验台】施行三包售后服务，如果您对我们的【机电液气多工位柔性系统设计实训台,气动实验台】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

ZRQPL-01B气动PLC控制实验台（PLC+组态）

一、概述

气动实验台是根据《与气压传动》、《气动控制技术》等通用教材内容要求，参考广大师生的建议，精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及序控制器 （PLC）学习及其基本应用实验等，是机电完美结合的典型实验设备。
气动实训设备适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。

二、实验台主要特点

1.实验气动元件均装有带弹性插脚的底板，实验时组装实验回路快捷、方便；实验回路清晰、明了。
2.实验电气控制采用低压直流24V电源；实验回路、控制电路安全可靠。
3.电气主控制单元采用PLC可编程序控制器控制，可与PLC微机通讯实现微机智能控制。同时，还可采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制器控制的优越性，加深对PLC可编程序控制器的了解及掌握。
4.该系统是典型的机、电、气一体化的综合实验设备，功能强、适用范围广。
基本结构组成：

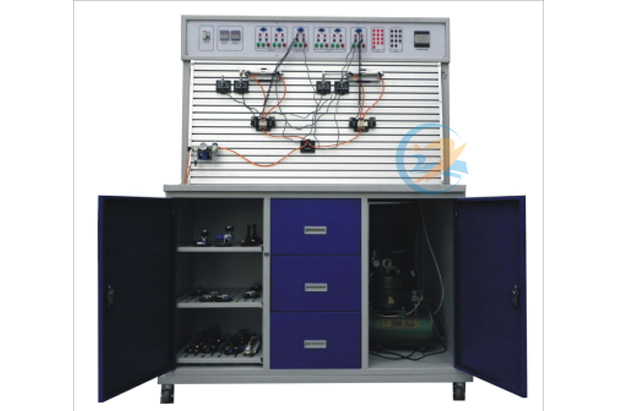

气动PLC控制实验台主要由实验桌及实验支架、气动元器件、电气控制器件等组成。
气动元器件配备：空气压缩机，空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双作用气 缸、旋转气缸.....
电气控制器件：直流24V（3A）电源单元，PLC可编程序控制器西门子，PLC电气控制输入单元， PLC电气控制输出单元，继电器控制单元，行程开关（常闭、常开）。

三、主要技术参数

1.PLC可编程序控制器：西门子S7-200CNCPU224CN14入10出（继电器输出方式）。
2.直流电源：输入AC 220V 输出：DC 24V/3A
3.实验台外形尺寸：1500mm×700mm×1800mm
4．空气压缩机（基本配置小型机-双头）

四、实验项目类型

实验项目类型

五、可视化气动仿真控制回路实验

六、气动PLC控制实验台配置清单
